Перешкоди, які ми не бачимо: як різні об’єкти впливають на якість FPV-зв’язку

Для FPV-дронів якість зв’язку є надзвичайно важливою для безпеки та ефективності польотів. Навіть потужний відеопередавач FPV, що забезпечує високий рівень сигналу, не завжди може транслювати ідеальне зображення через кілька факторів. Серед “невидимих ворогів”, які стоять на заваді ефективному відеосигналу, виділяють насамперед перешкоди від інших електронних пристроїв, а саме: мобільних телефонів, Wi-Fi роутерів, системи GPS або інших дронів, що працюють в цьому ж діапазоні. Часто такі пристрої можуть створювати перешкоди, які тяжко помітити неозброєним оком, але вони помітно погіршують якість сигналу.

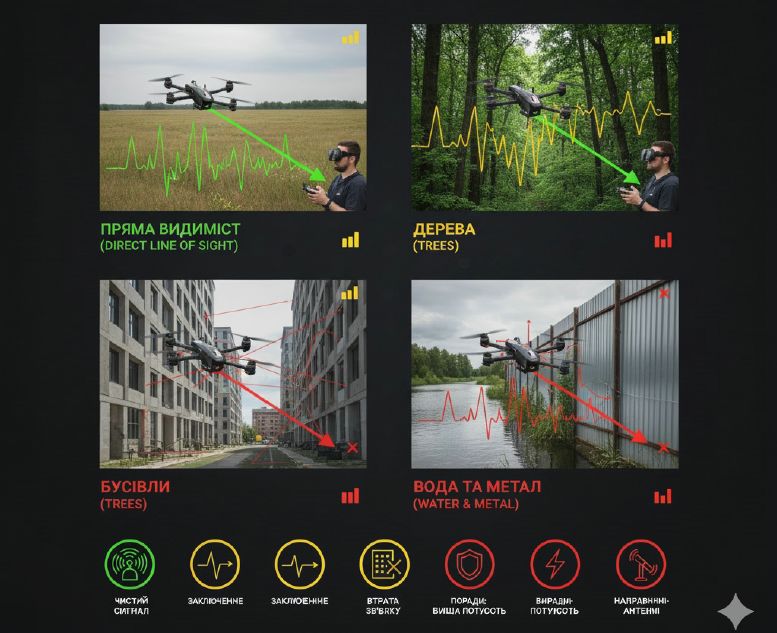

Пряма видимість: головне правило стабільного відео

Для відеопередавачів (VTx) в системах FPV надзвичайно важливою є “Line of sight” (LoS), або лінія зору, адже порушення цієї лінії може негативно вплинути на якість сигналу.

Розглянемо найважливіші причини, чому “Line of sight” (LoS) є критично важливою:

Прямий доступ до сигналу: якщо між передавачем та приймачем присутні фізичні бар’єри такі, як будівлі, дерева або інші перешкоди, хвилі поглинаються або відбиваються, через що погіршується якість сигналу.
Зменшення ефекту поглинання: якщо між передавачем та приймачем відсутня лінія зору, сигнал може відбиватися від різних об’єктів та перетинатися з іншими хвилями, наслідком чого є інтерференція. Це може створити ефект “множинних шляхів”, коли сигнал досягає приймача через кілька шляхів з різним часом затримки. Це також негативно впливає на якість картинки.
Оптимальна потужність сигналу: для забезпечення стабільного сигналу необхідно, щоб відеосигнал не розсіювався чи не блокувався різноманітними перешкодами. Якщо лінія зору присутня, сигнал передається без великих втрат, надаючи кращу якість зображення.

Що заважає FPV-зв’язку

На якість радіосигналу впливають перешкоди такі, як природні та штучні об’єкти, а також електромагнітні поля, які стоять на заваді сигналу, що транслюється між антеною наземної станції та БПЛА. В якості перешкоди може виступати будь-який об’єкт на шляху сигналу. Рівень впливу об’єкта на сигнал залежить від матеріалу. Наприклад, дерево впливає на сигнал, цегла впливає з більшою силою, а метал та залізобетон є найпершими злодіями якості сигналу.

Проблеми при передачі сигналу можуть навіть виникати через такі об’єкти, як щогли електроопор, або звичайна сітка-рабиця. Окрім того, потрібно звернути увагу на радіообстановку в районі польотів: якщо в ефірі працює певна кількість пристроїв на схожих частотах в один й той самий час, це буде створювати значні перешкоди. Зокрема, обладнання безпілотників створює перешкоди на шляху до передачі сигналу.

Також варто зауважити природні та техногенні аномалії, такі як терикони та відвали з високим рівнем металу. Експерти неодноразово зважали на їх негативний вплив, хоча його природу дуже складно пояснити.

Бетон і будівлі

Бетон і будівлі можуть істотно впливати на передачу FPV-сигналу, спричиняючи як поглинання, так і відбиття радіохвиль.

Коли сигнал передається через бетонні конструкції, особливо з металевими арматурами, енергія сигналу частково поглинається, що негативно впливає на потужність сигналу.

Але також можливий зворотній ефект – відбиття радіохвиль. Сигнал, що відбивається від будівель або інших поверхонь, може потрапляти до приймача через різні шляхи з різними затримками часу. Це призводить до інтерференції, де сигнали, що приходять з різних напрямів, можуть накладатися один на інший і відтворювати спотворені зображення.

В умовах міста з високими бетонними та металевими будівлями може виникати ефект, що носить назву “дзеркальне місто”. Таке явище виникає, коли численні поверхні будівель відбивають радіохвилі і утворюють складні траєкторії, утворюючи велику кількість “дзеркальних” відображень сигналу.

Дерева

Ліс завжди виступає в якості серйозної перешкоди на шляху до якісної передачі радіохвиль. Він може поглинати та відбивати сигнал в залежності від рівня вологості та температури, що робить непередбачуваною передачу хвиль.

Ліс та волога поглинають радіохвилі, зокрема в частотних діапазонах, на яких працюють радіопередавачі дронівR202X (як правило, 5.8 GHz для FPV). Це зумовлено тим, що листя, гілки дерев, трава та інші рослинні матеріали мають здатність поглинати електромагнітні хвилі, особливо під час високої вологості. Волога, яку містить листя, поглинає частину енергію сигналу, зменшуючи його потужність.

Волога також розсіює радіохвилі. Краплі води, особливо під час дощу або в тумані, можуть викликати хаотичне розсіювання сигналу.

Чим вища вологість, тим гірша якість зв’язку, що зменшує радіус дії пристрою. Окрім того варто звертати увагу на те, що коли змінюється вологість, перешкоди змінюють свої властивості. Наприклад, невелике насадження дерев, що раніше не створювало особливих проблем, після опадів перетворюється на вагому перешкоду для передачі радіохвиль.

Через це експерти не рекомендують ставити наземну станцію в лісі або на узліссі, скільки це негативно впливає на якість та дальність зв’язку. Оптимальним місцем для наземної станції є простір, де нема ні дерев, ні чагарників. Це дозволяє забезпечити стабільну та надійну передачу сигналу.

Вода

Якщо між безпілотником та наземною станцією є водойма, в вологість повітря невисока, в такому разі вода може відбивати радіохвилі, підвищуючи дальність зв’язку. Цей ефект може зникнути або навпаки стати негативним, якщо над водою висока вологість або туман. В такому разі радіосигнал гірше проходить і може втратити свою потужність.

Люди

Люди та натовп можуть суттєво впливати на передачу FPV-дрона, полинаючи, відбиваючи або розсіюючи радіохвилі.

Люди добре поглинають сигнал, тому що людський організм складається з води на 60-70%. А вода, як відомо, потужно поглинає високочастотні хвилі, такі як 5.8 ГГц, що зазвичай використовується для FPV-зв'язку.

У натовпі різні тіла можуть відбивати сигнал, створюючи ефект множинних шляхів. Сигнал до приймача може потрапляти через різні шляхи, у тому числі відбиття від тіл людей. Кожен сигнал має свій час затримки, результатом чого є фазова інтерференція та спотворення зображення.

Метал і транспорт

Металеві об’єкти та транспорт можуть суттєво впливати на передачу сигналу FPV-дронів через поглинання та відбиття радіохвиль. Метал є прекрасним відбивачем радіохвиль. Коли сигнал від FPV-дрона потрапляє на металеву поверхню, він не проникає в матеріал, а відбивається назад в різні напрямки. Це може призвести до таких наслідків, як втрата лінії зору, множинні шляхи сигналу або ефект дзеркала.

Електромагнітний шум: ворог, якого не видно

Електромагнітний шум може вагомо впливати на передачу радіохвиль FPV-дрона, створюючи перешкоди та знижуючи якість зв’язку.

Електромагнітним шумом вважаються незаплановані радіохвилі, що виникають внаслідок роботи електронних пристроїв, а саме: мобільних телефонів, радіостанцій, комп’ютерів, бездротових маршрутизаторів, у тому числі Wi-Fi та Bluetooth. Ці мережі та пристрої створюють перешкоди, які накладаються на сигнал FPV-дрона, що призводить до інтерференції, погіршення якості зображення та втрати стабільного зв’язку.

Як обійти перешкоди: практичні поради пілотам

Під час встановлення наземної станції необхідно забезпечити максимальний радіогоризонт без перешкод та аномалій. Ідеальним варіантом для встановлення станції можна вважати підвищення, оскільки розміщення станції на підвищенні збільшує зону видимості та дальність зв’язку. Проте, місце зльоту безпілотника не обов’язково має бути біля наземної станції, а антені не потрібно направляти на точку зльоту, якщо БПЛА запускається на коротку дистанцію. Найважливіше, щоб БПЛА під час виконання завдання знаходився у основній зоні дії антени, тобто в межах головної пелюстки її діаграми спрямованості. Це забезпечує стабільний та надійний радіозв’язок.

Для зменшення впливу перешкод під час передачі радіосигналу безпілотника використовуються спрямовані антени. Цей тип антен дозволяє зосередити енергію сигналу в певному напрямку, що забезпечує кілька переваг для покращення якості радіозв’язку.

Спрямована антена відрізняється вузьким кутом радіусного покриття, якщо порівнювати з круглою антеною або омні-антеною. Даний тип антен передає та приймає сигнал лише в єдиному напрямку. Це дозволяє зосередити потужність радіосигналу на певну точку, і як наслідок уникати інтерференції від перешкод, знизити вплив перешкод на слабких каналах та збільшити дальність зв’язку.

Висновок

Забезпечення стабільного зв’язку між дроном та наземною станцією є надзвичайно важливим для успішного досягнення цілей. Але цей процес супроводжується великою кількістю різноманітних перешкод, у тому числі природних та техногенних. Проте, щоб покращити радіозв’язок та знизити негативний вплив перешкод, потрібно дотримуватись правил розміщення наземної станції, використовувати потужні відеопередавачі FPV, а також спрямовані антени, які більш потужно фокусують сигнал в обраному напрямку.
